小型異型精密零件專用脈沖式熒光磁粉探傷機控制面板功能說明

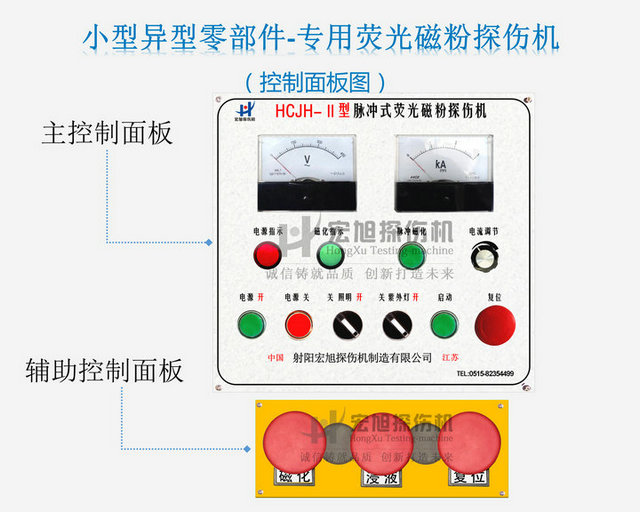

脈沖式熒光磁粉探傷機在工作時由主控制面板、輔助控制面板二部分進行聯合控制，便于操作者靈活操作。
主控制面板固定在獨立電源柜的正上方，輔助控制面板固定在磁化位，便于操作者對設備進行快速方便的操作。各按鈕功能說明如下：
1、主控制面板
序號 | 名稱 | 功能說明 |
1 | 公司標志 | 指示“射陽宏旭探傷機制造有限公司”公司標志 |
2 | 電源電壓表 | 指示電源電壓是否正常 |
3 | 電源指示 | 指示設備接通電源 |
4 | 電源關 | 按下斷開設備電源 |
5 | 電源開 | 按下接通設備電源 |
6 | 照明燈開關 | 用于日光燈開關 |
7 | 設備型號 | 指示設備具體型號 |
8 | 磁化指示 | 磁化工作時指示燈亮 |
9 | 電流指示表 | 指示磁化電流大小 |
10 | 脈沖磁化 | 按下啟動脈沖磁化功能 |
11 | 電流調節電位器 | 調節磁化電流的大小 |
12 | 啟動按鈕 | 按下啟動磁懸液鼓泡功能 |
13 | 復位按鈕 | 按下按鈕將自動程序復位初始狀態 |
14 | 紫外燈開關 | 用于紫外燈開關 |
2、輔助控制面板
序號 | 名稱 | 功能說明 |
1 | 磁化按鈕 | 按下啟動脈沖磁化功能 |
2 | 浸液按鈕 | 按下浸液裝置自動下降(氣動)達到浸液時間后自動升起 |
3 | 復位按鈕 | 按下按鈕將自動程序復位初始狀態 |
注明：主控制面板可跟據客戶要求升級成人機界面觸摸屏顯（HMI），人機界面設計有管理者與操作者兩種操作權限，系統的各項工作參數全部在人機界面上顯現 ，并可按需預設定及修改。
